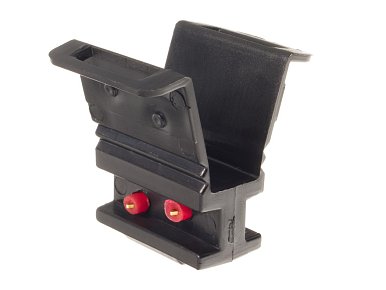

Lucidity EZwing spojka QS150-QS150

Objednací číslo: 100105
Skladem 10 ks
42,00 Kč za 1 ks
(34,71 Kč bez DPH)

Popis produktu

Výrobce Lucidity
Objednací číslo 100105

Spojka plochých kabelů Lucidity EZwing slouží k rychlému spolehlivému napojení speciálních plochých kabelů 2x1,5 mm2 s obdélníkovým průřezem 6,5 x 3,9 mm. Ploché kabely o vnějším rozměru včetně izolace 6,5 mm x 3,9 mm jsou používané na kabelových svazcích jako pomocné vývody, na které lze v kterémkoliv místě napojit pomocí těchto nebo dalších kompatibilních spojek a koncovek obrysové svítilny, osvětlení registrační značky nebo další kabelové odbočky.

Spojka EZwing je opatřena dvěma nožovými kontakty s těsněním. Po silném namáčknutí kabelu do drážky spojky dojde propíchne nožový kontakt místně izolaci vodiče a podélně se zařízne mezi vlákna měděného vodiče, aniž by došlo k přerušení  žíly kabelu. Každý kontakt je opatřen měkkým těsněním, které se rozmáčkne okolo vpichu. Pojistná zaklapávací křidélka pak zajistí bezpečně plochý kabel v drážce.

Výhodou spojky je snadné dodržení polarity spojených vodičů. Stačí přiložit oba ploché kabely označenou stranou na stejné straně, aby kontakty propojily vždy kladný pól s kladným a záporný se záporným. Většina plochých kabelů systému SNAP-IN/Quick snap/Jaeger a podobné má jednu stranu označenou bílou linkou nebo obdobným způsobem. Vodič bližší této označené straně se obvykle používá pro vedení kladného pólu elektroinstalace. V případě, že není vodič označený a je nutné dodržet správnou polaritu, je možné spojku namontovat nejprve na neoznačený vodič a na volných doposud nepoužitých kontaktech spojky zjistit polaritu měřením.

Při použití na otevřených karoseriích doporučujeme pro zvýšení životnosti spoje ošetřit před montáží kontakty vazelínou na kontakty, případně zabalit spoj do vulkanizační pásky.

Průřes spojkou Lucidity EZ wing
