Výrobce: | Jokon |
---|---|
typ zástrčky: | 7-pólová (ISO 1724) |
délka zástrčka -> bajonet: | 4550 mm |
přední vývody: | ano |
typ předních vývodů: | kulatý kabel 2x0,5mm2 + 2x Faston 6,3mm |
bajonety: | 2x 5-pólový bajonet |
- Kompletní kabeláž pro přívěsy, která výrazně usnadní montáž elektroistalace.
- Používá se na malých přívěsech, osazených předními obrysovými svítilnami a zadními sdruženými svítilnami.

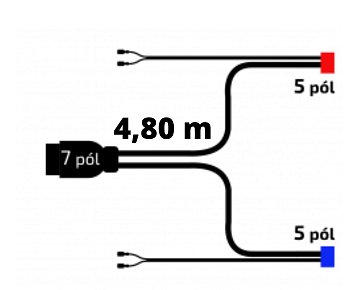

- Ze sedmipólové zástrčky jsou vyvedeny dvě větve kabelů 5x0,75 mm² a 4x0,75 mm² (levá a pravá) o délce 4850 mm.
- Obě větve jsou zakončeny 5-pinovými bajonety Jokon (modrým na levé straně a červeným na pravé) pro snadné a rychlé připojení kompatibilních svítilen, např. Jokon typ 830.
- Z každého bajonetu je dále vyveden dvoužilový kabel 2x0,5 mm² o délce 3150 mm, který je ukončen dvěma standardními plochými autokonektory typu Faston 6,3 mm
- Levý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, mlhovka, kostra), barva modrá
- Pravý zadní bajonet. konektor: pětipólový se zapojenými čtyřmi piny (blinkr, brzda, koncové, kostra), barva červená
Pro přívěsy s předním osvětlením do ložné plochy max. 1,3m x 3m.
